Проектирование и монтаж систем вентиляции
Приточно-вытяжная вентиляция: расчёт воздухообмена по помещениям, проектирование сети воздуховодов, монтаж установок и воздухораспределителей, балансировка и паспортизация систем.
Что входит в систему вентиляции
Наш опыт и технологии
Проектирование вентиляции
Воздухообмен рассчитывается по назначению, вместимости и технологии помещений, а не по единой кратности на всё здание. Затем проверяются аэродинамика сети, воздушный баланс по зонам и допустимый уровень шума.
- Расчёт воздухообмена по помещениям и режимам эксплуатации
- Аэродинамический расчёт сети и подбор установок
- Расчёт воздушного баланса и направления перетоков
- Проверка воздухораспределения в рабочей зоне
- Акустический расчёт и подбор шумоглушения

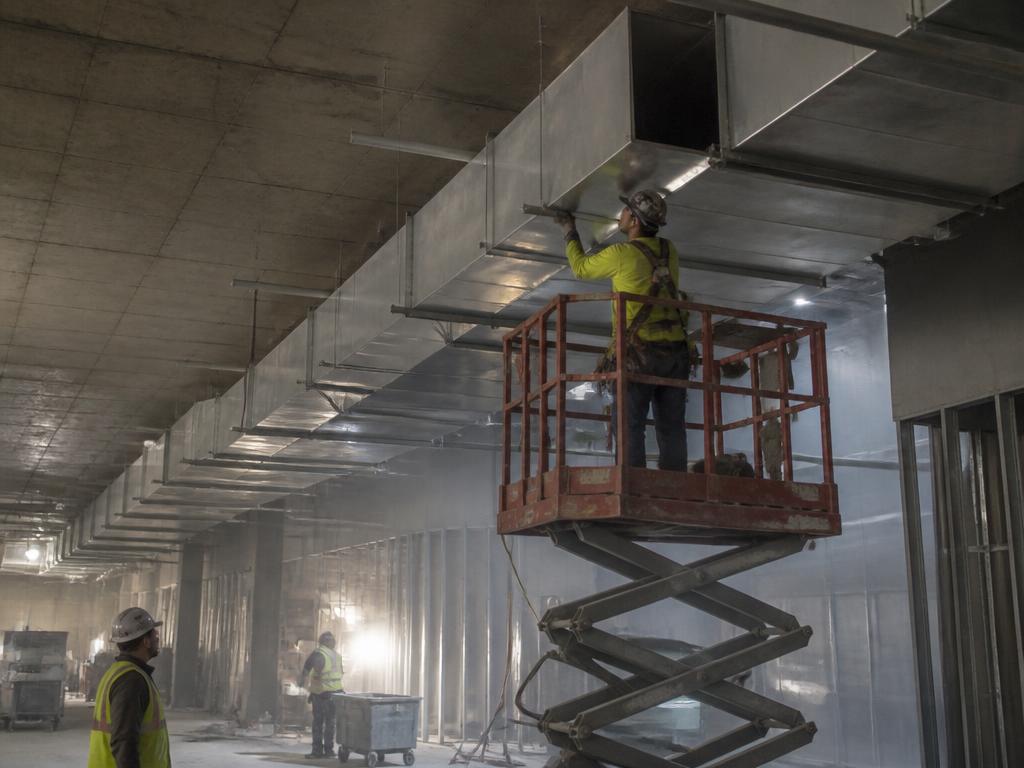

Монтаж вентсистем и оборудования
Качество вентиляции определяется не только оборудованием, но и герметичностью сети, соблюдением трассировки и корректной установкой регулирующих и противопожарных элементов.
- Монтаж воздуховодов с контролем герметичности соединений
- Установка огнезадерживающих клапанов и заделка проходов через преграды
- Тепловая и, при необходимости, акустическая изоляция участков сети
- Доступ к клапанам, приводам и фильтрам для обслуживания
- Координация трасс с ЭОМ, ВК и слаботочными системами

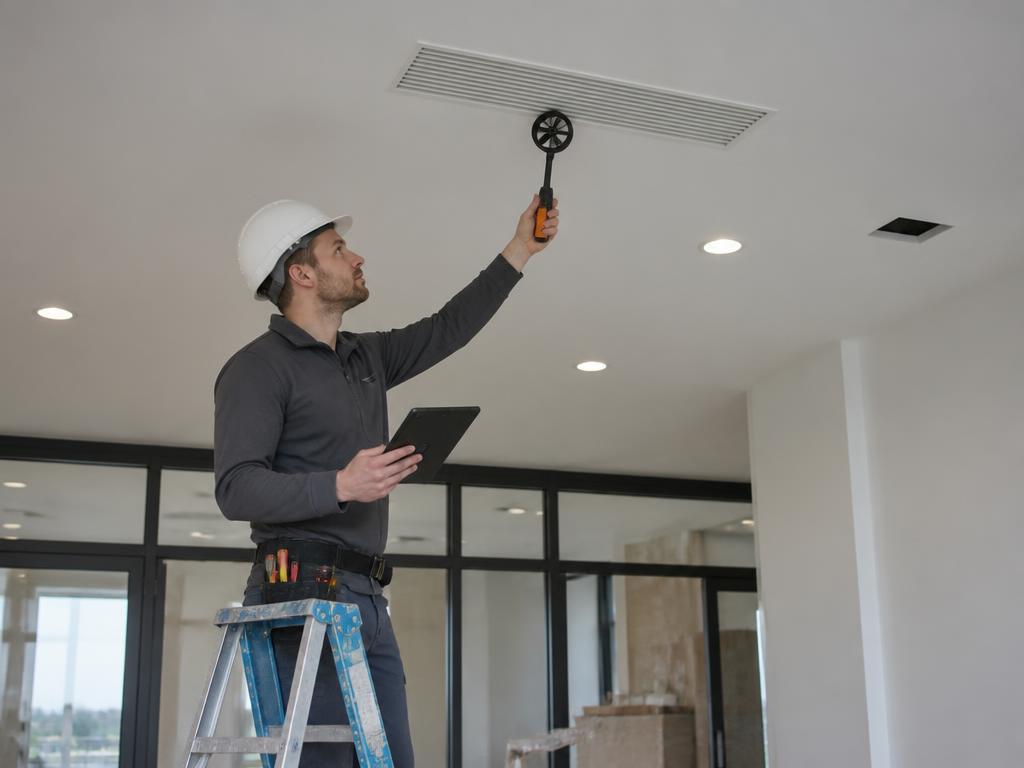

Пусконаладка и паспортизация
Система принимается по фактическим расходам, а не по паспортным данным оборудования: измерения выполняются после закрытия контура здания и завершения влияющих работ.
- Измерение расходов воздуха на установках и воздухораспределителях
- Балансировка систем по помещениям и зонам
- Проверка работы приводов, датчиков и режимов автоматики
- Проверка взаимодействия с противопожарными сценариями
- Паспортизация вентиляционных систем и передача протоколов
Данные для расчёта вентиляции
Сложности при устройстве вентиляции
Расчёт по усреднённой кратности
Помещения с разной загрузкой и технологией получают одинаковый воздухообмен, и фактические режимы не выдерживаются.
Негерметичная сеть воздуховодов
Потери воздуха по трассе приводят к недостатку расхода в конечных помещениях при формально верно подобранной установке.
Система не балансировалась
Без регулирования по помещениям воздух распределяется по пути наименьшего сопротивления, и удалённые участки остаются без притока.
Не учтён шум
Отсутствие шумоглушения и завышенные скорости в сети делают систему некомфортной, и её отключают в эксплуатации.
Наши проекты по вентиляции
Объекты, на которых ДОМ выполнял работы в рамках раздела «Проектирование и монтаж систем вентиляции».
Детско-взрослая поликлиника на 750 посещений с женской консультацией и ЦСО
г. Москва, пос. Первомайское, п. Птичное, ул. Лесная, д. 86
Жилой комплекс "Квартал Триумфальный"
г. Москва, ЗАО, район Фили-Давыдково, кв. 1-2, корп. 18, 18а
Школа на 1100 мест, 2 этап: учебный корпус на 400 мест
городское поселение Щербинка, местечко Барыши
Решения
Мы понимаем специфику проектирование и монтаж систем вентиляции для различных типов объектов и предлагаем готовые инженерные решения.
